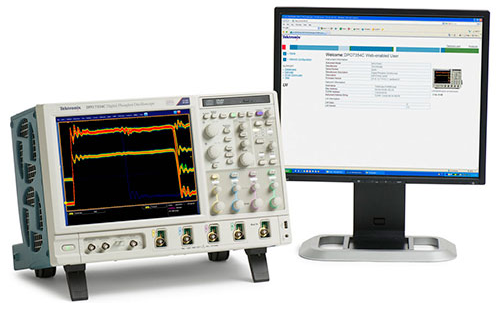

Tektronix 泰克DPO7000C 系列示波器產品介紹：
產品型號：DPO7000C
產品品牌：Tektronix 泰克
產品類別：示波器
產品備注：示波器
Tektronix 泰克DPO7000C 系列示波器產品特點：
高達 3.5 GHz 的帶寬以及高達 40 GS/s 的采樣率，使 DPO7000C 系列成為分析重要高速信號時的不二之選。 超過 30 種分析包為通信標準、抖動分析、內存總線標準、矢量分析等等提供深入測量。 此外，Windows 操作系統允許您就在儀器上運行自己的分析軟件。
Tektronix 泰克DPO7000C 系列示波器產品優勢：
高級信號測量和分析
標準分析工具包括 53 種自動測量、測量統計、直方圖、極限測試、高級波形數學、用戶可定義的濾波器并支持自定義 MATLAB 和 .NET 數學插件。 可添加高級抖動和眼圖分析以及寬帶射頻分析等專用應用，以擴展測量功能。
特點
- 使用標準測量工具套件檢定信號參數
- 高級抖動和定時分析可檢定信號完整性問題以及信號源
- SignalVu 軟件可提供寬帶頻譜分析和測量功能，以及音頻、調制、射頻脈沖和穩定時間選件
- TekScope Anywhere TM 軟件支持離線測量和分析

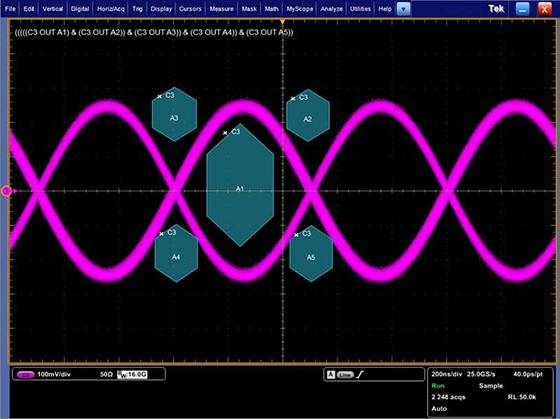

強大的觸發功能讓您更輕松地進行捕獲
輕松捕獲信號異常，包括毛刺、欠幅、設置/保持違例，以及對高達 1.25 Gb/s 的串行數據流的 NRZ 碼型鎖定，支持 Pinpoint? 觸發以及虛擬觸發和搜索。
特點
- 1,400 多個可用觸發組合
- 快速定義復雜觸發并使用虛擬觸發以圖形化方式搜索標準
- 可選串行觸發可提供協議感知信號捕獲功能
串行分析和一致性測試，正確完成
對于低中速總線，使用協議解碼和串行觸發選項來簡化高級系統設計調試和驗證。 使用自動一致性測試確保中速串行總線的互操作性。
特點
- 協議解碼以及串行觸發和分析選件，適用于 I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay
- 自動一致性測試軟件包，適用于 USB 2.0、以太網、HSIC、MOST 和 BroadR-Reach
自動功率測量
自動測量和報告可確保簡單、可重復的電源質量、開關損耗、磁損耗和諧波測量等，滿足當前高效電源轉換器的測量要求。 此外，智能 TekVPI 電流和差分探頭可降低不確定性并消除功率測量困難。
特點
- MOSFET 開關損耗和安全作業區分析
- IEC61000-3-2 預一致性的功率因數和諧波測量
- 電路內電感器和變壓器損耗測量
- USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器一致性測試
Tektronix 泰克DPO7000C 系列示波器產品應用：

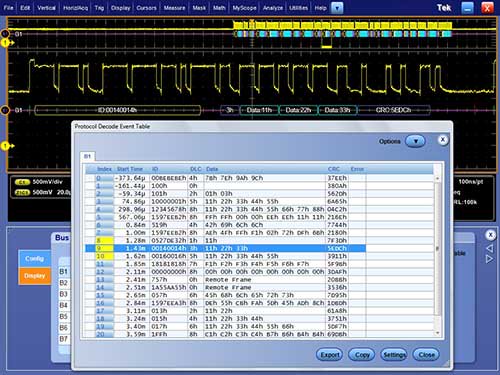

自動串行分析和一致性測試
對于 CAN、LIN 和 FlexRay 總線，使用協議解碼和串行觸發選項可簡化自動系統設計調試和驗證。 使用自動一致性測試確保 BroadR-Reach 和 MOST 串行設備的互操作性
特點
- 選件 SR-AUTO：CAN、LIN 和 FlexRay 串行數據包內容協議觸發和解碼
- 選件 BRR：BroadR-Reach/100BASE-T1 和 1000BASE-T1 自動一致性測試解決方案
- 選件 MOST：MOST50 和 MOST150 主控和設備設計的電氣一致性和調試測試解決方案

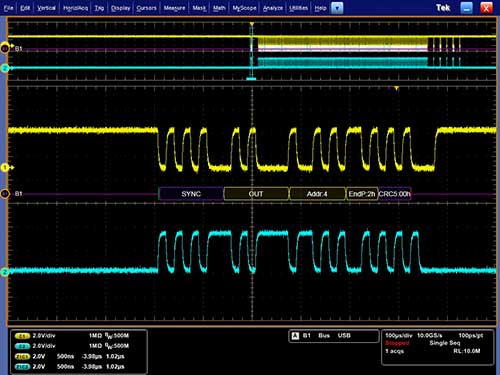

嵌入式串行解碼和分析
I 2 C、SPI、RS-232/422/485/UART、USB 2.0、以太網和 MIL-STD-1553B 協議解碼、串行觸發和分析，可簡化高級系統設計調試和驗證
特點
- 選件 SR-AERO MIL-STD-1553B 串行數據包內容協議觸發和解碼
- 選件 SR-COMP RS-232/422/485/UART 串行數據包內容協議觸發和解碼
- 選件 SR-DPHY MIPI? D-PHY 串行數據包內容上自動解碼和搜索
- 選件 SR-EMBD I 2 C 和 SPI 串行數據包內容協議觸發和解碼
- 選件 SR-ENET 10BASE-T 和 100BASE-TX 串行數據包內容上協議搜索和解碼
- 選件 SR-USB USB 2.0 串行數據包內容低速、全速和高速協議觸發和解碼
串行一致性測試
使用自動一致性測試確保 USB 2.0 和以太網串行總線設計的互操作性
特點
- 選件 ET3 對 10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持
- 選件 USB2 通過自動儀器和測試模式控制，進行“一觸即成的”一致性測試
- 選件 HSIC 主控和設備設計電氣信號質量測試和協議驗證

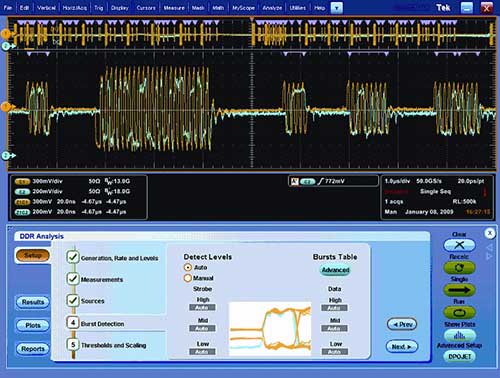

- 選件 DDRA 適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包

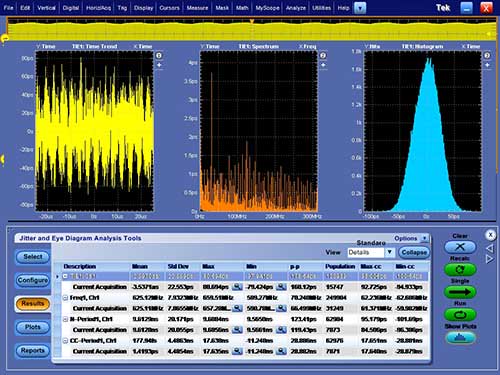

高級抖動和定時分析
通過采用完善的抖動和眼圖分析及分解算法，DPOJET 簡化了發現當前高速串行、數字和通信系統路中的信號完整性問題和抖動及相關來源的工作
特點
- 檢定高速串行總線和并行總線設計的性能
- 檢定時鐘和數據抖動/噪聲和信號完整性
- 檢定擴頻時鐘電路的調制性能
- 對串行標準執行 PHY 測試，如 MIPI? D-PHY、DDR 和 MOST

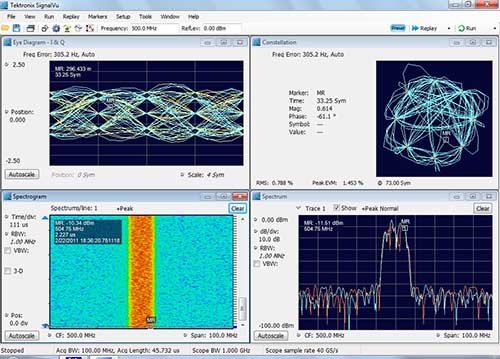

寬帶射頻分析
SignalVu 射頻和矢量信號分析軟件可以在一臺儀器中，同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能。 使用 SignalVu 輕松驗證寬帶設計并檢定寬帶頻譜事件。
特點
- 選件 SVE：SignalVu Essentials 可提供寬帶頻譜分析和測量功能
- 選件 SVA：SignalVu AM/FM/直接音頻測量
- 選件 SVM：SignalVu 通用調制分析
- 選件 SVP：SignalVu 高級脈沖信號分析
- 選件 SVT：SignalVu 穩定時間測量 – 頻率和相位
技術參數
帶寬
高達 3.5 GHz
模擬通道
4
記錄長度
高達 500
M 點
采樣率
高達 40 GS/s
