俄羅斯泰克諾AC’TECHNO-AC’
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商

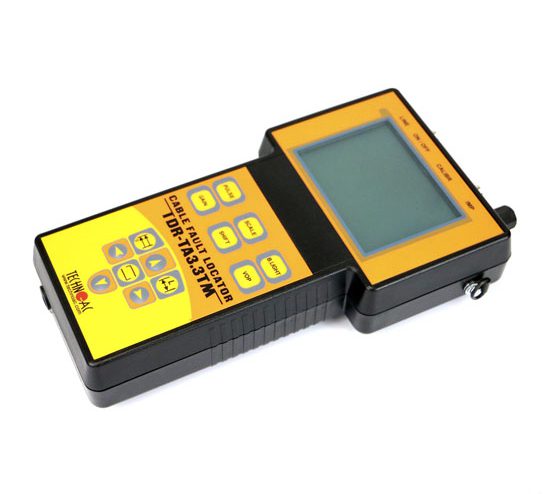

俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.3TM 產品簡介：
產品型號：TDR-TA3.3TM
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：電纜測試/識別儀
產品備注：電纜故障定位儀
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.3TM 產品概述：
TTDR-TA3.3TM 是便攜式時域反射儀，具有電纜線路輸入電壓自動保護功能。它專為以下類型的平衡和非平衡電纜測量而設計：
電纜長度測量；
測量到阻抗不規則或故障的距離；
測量電纜的速度因子；
故障性質的確定。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.3TM 產品特性：
電纜電壓自動保護；
100 次測量記憶；
6 000 mA*H 鋰離子蓄電池；
自動計算和數字指示到電纜故障的距離；
整個測量距離精度為 12.5 厘米；
最常見的速度傳播庫；
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.3TM 產品應用：
電纜網絡快速故障排除的最佳解決方案 – 極其易于操作、緊湊且廉價的 TDR 測試儀。
TDR-TA3.3TM – 單通道電纜故障定位器，旨在確定電纜故障的性質和位置（開路、短路、套管、電纜接頭、并聯挑戰、Pupin 線圈）。
小尺寸和重量使 TDR-TA3.3TM 特別方便在狹窄空間電纜井中工作。高精度特性允許測量近區和遠區。
TDR-TA3.3TM 旨在測量以下類型的電纜：
信號和控制電纜；
電力電纜；
架空電纜線；
計算機網絡 ;
電視和無線電電纜線。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.3TM 產品參數：
規格和特性
實施的測量方法：TDR
顯示器：3.8″ 單色 (320х240 px)
測量范圍（V/2=99.9 m/μs）：2 m…4.8 km
脈沖寬度：10 ns … 10 μs
脈沖幅度：10 V
距離測量*對誤差：0.125 m
有效采樣率：800 MHz
接收器帶寬：200 MHz
輸入阻抗：25…600Ohm
衰減重疊：80 dB
速度因子調整范圍，v/2：50.0 … 150.0 m/μs
非易失性內部存儲器：1 個波形
輸入內置保護，防止線路上的殘余電壓
連接器：TDR (BNC)
功率：4 х AA
電池連續運行：8 小時
外形尺寸：230mm130mm50mm
重量：0.65公斤
工作條件：
工作溫度范圍為 -20 至 40 °C；
相對濕度 98%，25 °C；
運輸和儲存條件為 -50 至 50 °C。
| 請求的參數 | 型號名稱 | 型號名稱 |
| TDR-TA3.3T | TDR-TA3.7Ac | |
| 射程?3?公里，最小值 距離?5m | 2?米?… 4.8?公里 | 1?米… 32?公里 |
| 準確度：讀數的?+/- 1.0% | ±0.42%，采樣率?800 MHz | ± 0.01% … 0.2%，采樣率?3.2 GHz |
| 分辨率：1厘米 | 12.5?厘米（VOP = 66%） | 3.0?厘米（VOP = 66%） |
| 重復性?+/-0.3%?讀數 | 帶寬?200 MHz | 帶寬?350 MHz |
| VOP 1.0%-99.0%（0.1%步長） | VOP = 33.3% … 99.9%（步長?0.1%） | VOP = 33.3% … 99.9%（步長?0.01%） |
| 自動?VOP?設置 | 不 | 不 |
| 用戶可設置的?VOP：8?個記憶 | 1個波形 | 波形庫多達?1000?個波形 |
| VOP?庫多達?300?條電纜 | ||
| 自動關機：支持 | 是的 | 是的 |
| 顯示：128*63字符液晶 | 圖形?3.8"?單色?(320х240 px) | 圖形彩色?TFT 5.7"（640×480?像素） |
| 電源：2節LR6(AA)電池 | 4 LR6(AA) | 鋰離子電池?(7.2±0.7) V，6.6 Ah。 |
| 操作時間：30 000次帶背光 | 至少?8?小時 | 至少?8?小時 |
| 線電壓檢測：+/- 250 mV / 500 kHz | 所有子范圍接收路徑的靈敏度等于或優于1 mV | 所有子范圍的接收路徑靈敏度等于或優于30 mV |
| 輸入保護：DC 48 V | 直流?40?伏 | 直流?40?伏 |
| 安全（EMC）：EN 55011:2009/A1:2012/EN 61326-1-2013 | 是的 | 是的 |
| 尺寸：63x140x30?毫米 | 230x130x50?毫米 | 70x246x124?毫米 |
| 環境：操作?– 20…+70°C，儲存?-30…80°C | 工作溫度范圍為?-20?至?40°C； | 工作溫度范圍為?-20?至?40°C； |
| -50?至?50°C?的運輸和儲存條件 | -50?至?50°C?的運輸和儲存條件 | |
| 附件：軟手提箱、測試線組、手冊 | TDR-TA3.3T – 1?項 | TDR-TA3.7Ac – 1?件 |
| 電池，AA?型?– 4?項 | 交流適配器?12 V – 1?件 | |
| 電池充電器?– 1?項 | 連接電纜?75?歐姆，5.0 m，BNC.M – ?鱷魚夾? – 1?件 | |
| 連接線?1 m – 1?項 | 連接電纜?75?歐姆，0.1 m，BNC.M – ?鱷魚夾? – 1?項 | |
| 背帶?– 1?項 | 用戶手冊?– 1?項 | |
| 用戶手冊?– 1?項 | 帶軟件的?CD-ROM – 1?項 | |
| —— | 配件包?– 1?項 |
