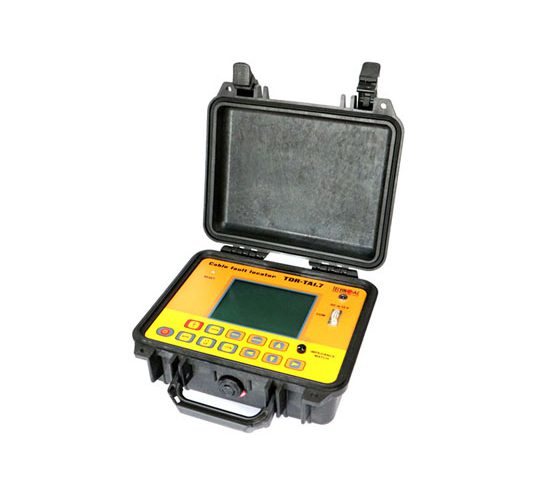

俄羅斯泰克諾AC’TECHNO-AC’電力電纜線路故障定位儀TDR-TA1.7 產品簡介：
產品型號：TDR-TA1.7
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：電纜測試/識別儀
產品備注：電纜線路故障定位儀
俄羅斯泰克諾AC’TECHNO-AC’電力電纜線路故障定位儀TDR-TA1.7產品概述：
TDR-TA1.7 – 現代數字反射計，專為發現和診斷電力電纜線路中的故障而設計：開路、短路、套管、電纜接頭、平行排水、濕電纜等。
TDR-TA1.7 反射計可用于搜索損傷，因?yàn)槊}沖法（對低電阻缺陷有效），作為電氣實驗室的一部分，脈沖電弧法（電弧反射）允許確定高-電阻故障可達數百兆歐。
設備 TDR-TA1.7 設計用于使用以下方法測量特性阻抗為 25 至 600 歐姆的平衡和非平衡電纜：
脈沖法 (TDR) – 最準確和安全的模式 – 可有效診斷低電阻率損壞、搜索中斷和短路：
電纜長度測量；
測量到阻抗不連續或損壞的距離；
測量線在一定長度處的速度系數；
確定受傷的性質。
該設備在移動電氣實驗室中的有效性顯著提高：
電弧反射技術（Arc-Reflection） ——作為移動電氣實驗室的一部分，可以用脈沖法的準確度檢測高阻抗故障：在電力電纜上使用脈沖電弧法進行的測量使用了短暫發生的電弧反射法通過使用高壓沖擊脈沖發生器在缺陷高電阻點的時間。該方法不需要預先隔離燃燒，在聚乙烯護套上工作時特別有效。
俄羅斯泰克諾AC’TECHNO-AC’電力電纜線路故障定位儀TDR-TA1.7 產品特征：
能夠應用兩種基本的現代電纜線路診斷和故障定位方法：脈沖法和脈沖電弧法；
實時測量；
異步干擾抑制；
5.7英寸顯示屏，分辨率為320×240像素；
100 條軌跡的非易失性存儲器，所有測量參數都數字化；
逐點減法模式僅顯示差異；
最大射程 – 50 公里；
與設備內存中的跟蹤進行比較模式；
帶有內存文本注釋的預覽模式波形；
內置 200 個值的表速度系數，具有補貨的可能性；
PC數據交換；
具有高機械強度的防濺密封體（防護等級 IP67）。
俄羅斯泰克諾AC’TECHNO-AC’電力電纜線路故障定位儀TDR-TA1.7 產品應用：
Pulse TDR TDR-107 用于在安裝或操作以下類型的電纜線路時進行控制：
系統電纜通訊；
信號和控制電纜；
電源線；
架空電纜線；
計算機網絡;
電視和無線電電纜線；
確定電纜在制造、儲存和貿易過程中的長度。
俄羅斯泰克諾AC’TECHNO-AC’電力電纜線路故障定位儀TDR-TA1.7 產品參數：
| 范圍 | 價值 |
| 測量模式 | 脈沖?(TDR) |
| 脈沖電弧（電弧反射） | |
| 單色液晶顯示器 | 5.7?英寸（320×240?像素） |
| 量程測量距離（延遲時間） | 從?0?到?50000 m（0?到?500 ms） |
| 距離子帶（時間延遲） | 0 – 250 m (0 – 2.5 ms), 0 – 500 m (0 -5 ms), 0 – 1000 m (0 – 10 ms), 0 – 2500 m (0 – 25 ms), 0 – 5000 m (0 – 50 ms) 0 – 12500 m (0 – 125 ms), 0 – 25000 m (0 – 250 ms), 0 – 50000 m (0 – 500 ms) |
| 距離儀器誤差 | 從?0.04%?到?0.4%?取決于子帶測量（從?1 m?到?20 m，取決于測量子帶?VOP = 1.50） |
| 有效采樣率 | 100兆赫 |
| 范圍協調阻力 | 從?25?歐姆到?600?歐姆 |
| 探頭脈沖持續時間 | 從?10 ns?到?100 ms |
| 探測脈沖的幅度 | 10?匹配負載 |
| 接收路徑的靈敏度 | 優于?1 mV |
| 動態范圍 | 不低于?80?分貝 |
| 速度系數的設定范圍 | VOP = 33.3% … 99.9%（步長?0.1%） |
| 延時調節范圍（脈沖弧法） | 從?0?到?4 ms（步長?0.2 ms） |
| 同步（脈沖電弧法） | 測量輸入 |
| 觸發輸入 | |
| 連續電池工作時間 | 至少?8?小時 |
| 通過充電器連續工作時間 | 無限 |
| 方面 | 70x246x124?毫米 |
| 工作溫度范圍 | 從?-20 °C?到?+40 °C |
| 帶電池重量 | 不超過?2.5?公斤 |
