背景介紹
面對日益嚴重的水污染，保護和治理迫在眉睫。在過去的十年中，國家頒布了許多與水資源保護相關的政策。同時，國家相關部門也加強了污染企業排污口的監測和監控，處罰也日趨嚴厲。
入河排污口監測中有兩項重要污染指標：污水入河量和污染物總量。污水流量乘以排放時間等于污水入河量，污水流量乘以污染物濃度等于污染物入河總量。污水流量是確定污水入河量和污染物入河總量的基礎，污水流量實測的準確性直接影響污水入河量和污染物入河總量計算的準確性。此外，入河排污口監測資料也是水資源保護規劃編制、水功能區管理的重要依據。因此，準確測量入河排污口量，做好入河排污口監測基礎工作，是非常關鍵的。
應用方案

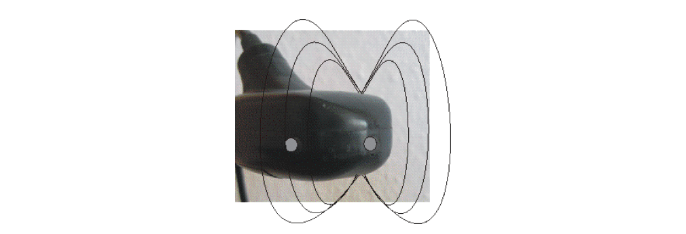

目前河道、管道中污水測流已經變的越來越重要，測流手段也越來越先進，由早期的旋槳機械式、發展到聲學多普勒式，再到電磁式流量計。OTT MF pro便攜式電磁流量計，采用電磁感應原理進行流速流量測量。傳感器在水中發出電磁波，在環繞探頭的周圍水域形成一個磁場，通過磁場的水流流速與探頭電壓變化成一定比例關系，電壓變化反映流速快慢，進而通過探頭內部的微處理器得到流速值。
OTT MF pro電磁流量計具備同時監測水位、流速和剖面流量的能力，搭配手操終端，具備如下特點：
壓力單元可直接測量水深及底床形狀、淺水中也可使用
低流阻的高效探頭
小巧輕便的手持終端，并帶有鍵盤接口和圖形顯示界面
可顯示實時數據及流速分布曲線
不受水質好壞或者水草叢生等惡劣環境的影響
內置多種國際標準的流速測量方法及流量計算方法
支持多種測量模式：實時測量和剖面測量；
支持多種剖面類型：河流和管道；
支持多種管道類型：圓形、矩形、梯形、2/3 蛋形、2/3 倒蛋形；
支持多種河流流量計算方法：平均截面法和中間截面法；

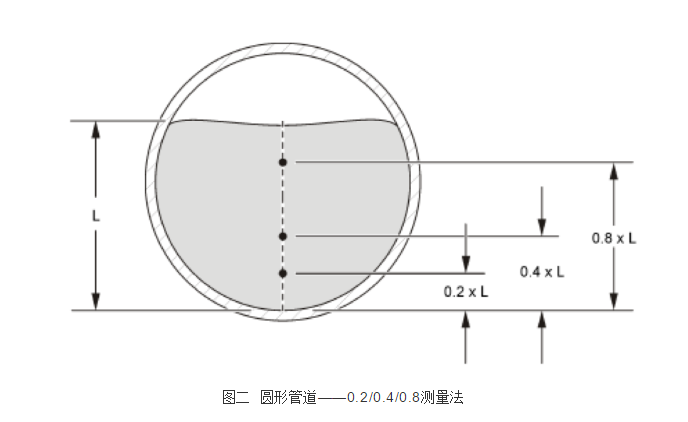

支持多種管道剖面計算方法：0.9 x Vmax、0.2/0.4/0.8、流速和水位積分器、2D；
支持多種河流剖面計算方法：1、2、3、4、5 和 6 點（流速法 – 符合 USGS 和 ISO 標準），2 點 KREPS 法，1 點表面流速法，1 點和 2 點冰下測量法
USB 數據導出接口，簡單便捷
手持終端彩色屏幕，易于查看，可充電電池組，連續使用超過 18 小時
引導式自動向?qū)к浖梢院芊奖氵M(jìn)行野外使用
污水流量測量的先決條件是流速的測量，流速乘以過水?dāng)嗝娼孛娣e等于流量。OTT MF pro流量計即可以測量流速，也可以根據斷面形態直接輸出流量，操作非常方便。
其中，河流流量測量支持：平均截面法（圖一）和中間截面法。
MF pro流量計手持操作終端內嵌多種測量模式，里面的剖面流量測量也是非常適用。根據終端提示，選擇測量的類型和統計方法，逐步測量各點的流速，最終終端自行計算最終流量。設備操作十分簡便，只需要將探頭伸到水里，輸入測量類型和測量面的形態，計算結果直接輸出。

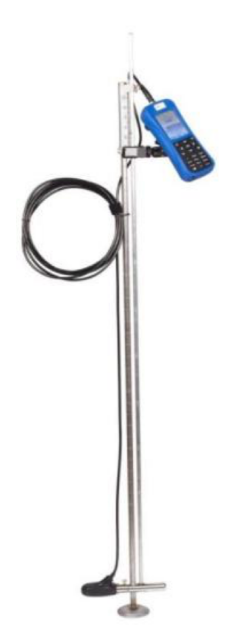

MF pro流量計使用簡便，適用于各種類型的渠道/河流、管道（滿管和半管均可）得到了很多專家和同行的認可。測桿可以拼接，長度隨意調整，攜帶方便。
電磁流量計的優勢
常見的接觸式便攜流速儀測量原理主要有：旋槳式、聲學多普勒式和電磁式。
電磁流量計是采用根據法拉第電磁感應定律進行流速流量測量。傳感器在水中發出電磁波，在環繞探頭的周圍水域形成一個磁場，通過磁場的水流流速與探頭電壓變化成一定比例關系，電壓變化反映流速快慢，進而通過探頭內部的微處理器得到流速值。優點：不受被測介質溫度、粘度、密度的影響；響應時間快；無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題；不受溫度的影響；無需滿管，半管也可測量。（文章轉自哈希公司）
 |
|
